No de la partida: RS-L12W
RS-L12W Chiller de tipo abierto refrigerado por agua/ China Chillers centrales de agua refrigerados por agua Manufacturer For Singapore
Si necesita el precio del enfriador de agua central de tipo abierto, envíe un correo electrónico a: 15113320579@vip.126.com
Página de inicio

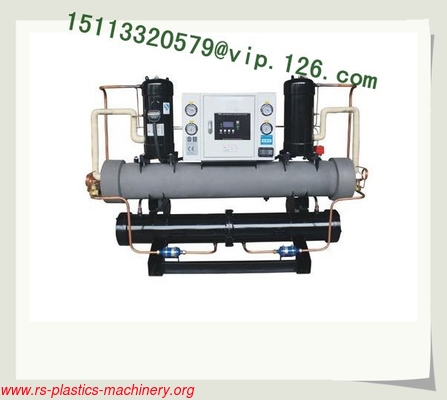

Descripciónde tipo abiertolos refrigeradores,
Los enfriadores de agua central de tipo abierto adoptan BITZER de fabricación alemana con compresores de doble tornillo, modelos con uno o dos compresores, adecuados para utilizar refrigerantes R22.R407 y R134a.El condensador y el evaporador de alta eficiencia se han fabricado bajo la norma nacional "BR1 ′′Con intercambio de calor estable y fácil mantenimiento, controlador avanzado con microprocesador incorporado que da un mejor rendimiento que una unidad basada en un solo chip.
Característicasde laslos enfriadores centrales de agua refrigerados por agua,
El enfriador de agua debe proporcionar un proceso de enfriamiento en el moldeo de plástico, para mejorar la calidad de los productos moldeados y acortar el período de los ciclos de moldeo por inyección.
1Compresores nuevos y famosos, condensadores y evaporadores de cáscara de alta eficiencia... excelente enfriamiento, silencioso con bajo consumo eléctrico.
2El microprocesador P.I.D. es fácil de controlar y de operar con precisión, manteniendo un rango de temperatura de 3°C a 50°C.
3- Tanque especial de tipo abierto con acero inoxidable - fácil de limpiar y mantener.
4- Bien diseño y reasonables tuberías asegura el suministro de energía y ahorra energía.
5Protector de sobrecarga de corriente, interruptores de alta y baja presión, retraso de tiempo electrónico, sistema de visualización de fallas, seguro y duradero.
6La pantalla de cristal líquido que muestra las temperaturas de salida y entrada de agua fría proporciona un ajuste visualizado y directo.
7- Combinación de compresores simples, dobles o cuádruples disponible, económica y eficiente.
8Diseñado industrialmente, elegante y económico con conexiones amigables entre humanos y máquinas.
Especificaciónde lasotros aparatos de refrigeración de agua,
| Modelo |
Unidad |
Se aplicará el método de ensayo. |
Se aplicará el método de ensayo. |
Se aplicará el procedimiento siguiente: |
Se aplicará la siguiente regla: |
Se aplicará el procedimiento siguiente: |
Se aplicará el método de ensayo de la siguiente manera: |
Se aplicará el procedimiento siguiente: |
| Se aplicará el procedimiento siguiente: |
Se aplicará el procedimiento siguiente: |
Se aplicará el método de ensayo. |
Se aplicará el método de ensayo. |
Se aplicará el método de ensayo. |
| Capacidad |
KW |
2.77 |
5.28 |
7.91 |
12.9 |
15.22 |
23.8 |
30.5 |
| Kcal/h |
2382 |
4541 |
6803 |
11094 |
13091 |
20468 |
26230 |
| Compresor |
Potencia de entrada |
KW |
0.89 |
1.77 |
2.8 |
4.5 |
5.2 |
3x2 |
4.5x2 |
| Potencia relacionada |
HP |
1 |
2 |
3 |
5 |
6 |
4x2 |
5x2 |
| El poder |
|
1HP-220V/50HZ: el valor de las emisiones de CO2 es el valor de las emisiones de CO2 |
3HP-380V/50HZ ((200V/220V/415V 50HZ/60HZ) |
| Evaporador |
El tipo |
|
Tanque de agua con bobina (concha y tubo) |
| Diámetro del tubo |
pulgadas |
6' |
6' |
1 " |
1 " |
1 " |
2 " por segundo |
2 " por segundo |
| Agentes de refrigeración |
El tipo |
|
R22: No se puede utilizar. |
| |
Cantidad |
En kg |
1.6 |
1.8 |
2 |
2 |
2.5 |
4 |
5 |
| Condensador de agua |
El tipo |
|
|
|
|
|
|
|
|
| Diámetro del tubo |
pulgadas |
|
|
1 " |
1 " |
1 " |
2 " por segundo |
2 " por segundo |
| Flujo de agua de refrigeración |
el volumen de agua |
0.476 |
0.908 |
1.36 |
2.22 |
2.6 |
3.95 |
4.42 |
| Condensador de aire |
El tipo |
|
Tubo de cobre con aletas+ Ventilador del rotor exterior de bajo ruido |
| Potencia del ventilador |
No |
85x1 |
85x1 |
135x1 |
135x2 |
135x2 |
420x2 |
420x2 |
| Capacidad del depósito de agua |
Un litro |
20 |
20 |
50 |
60 |
60 |
110 |
110 |
| Pumpas |
El poder |
KW |
0.37 |
0.37 |
0.37 |
0.37 |
0.75 |
0.75 |
0.75 |
| HP |
0.5 |
0.5 |
0.5 |
0.5 |
1 |
1 |
1 |
| Distancia |
- ¿ Qué? |
23 |
23 |
23 |
23 |
35 |
13 |
13 |
| Tasa de flujo |
L/min |
100 |
100 |
100 |
100 |
110 |
200 |
200 |
| Protección segura |
|
Protección contra altas y bajas presiones, protección contra sobrecarga, protección contra sobre temperatura, protección de la secuencia de fases, etc. |
| Dimensiones (L*W*H) |
Refrigerado con agua |
En el caso de los |
|
|
935*500* 883 |
935*500* 883 |
935*500* 883 |
1270*650*1413 |
1270*650*1413 |
| Refrigerado por aire |
En el caso de los |
800*490*898 |
795*566*1058 |
960*630* 1073 |
1280*630* 1118 |
1280*630* 1118 |
1550*830* 1543 |
1550*830* 1543 |
| Modelo |
Unidad |
Se aplicará el método de ensayo de la siguiente manera: |
Se aplicará el procedimiento siguiente: |
Se aplicará el procedimiento siguiente: |
Se aplicará el método de ensayo de la siguiente manera: |
Se aplicará la siguiente regla: |
Se aplicará el método de ensayo de la siguiente manera: |
Se aplicará el procedimiento siguiente: |
| Se aplicará el método de ensayo. |
Se aplicará el procedimiento de ensayo de la norma ISO/IEC 1704:2003. |
Se aplicará el código RS-LF20A |
Se aplicará el código RS-LF25A |
Se aplicará el método de ensayo. |
Se aplicará el método de ensayo. |
Se aplicará el procedimiento siguiente: |
| Capacidad |
KW |
34.3 |
45 |
61 |
69 |
92 |
122 |
136 |
| Kcal/h |
29498 |
38700 |
52460 |
59340 |
79120 |
104920 |
117476 |
| Compresor |
Potencia de entrada |
KW |
10 |
4.5x3 |
9x2 |
10x2 |
9x3 |
9x4 |
9.4x4 |
| Potencia relacionada |
HP |
6x2 |
5x3 |
10x2 |
12.5x2 |
10x3 |
10x4 |
12.5x4 |
| El poder |
|
3HP-380V/50HZ ((200V/220V/415V 50HZ/60HZ) |
| Evaporador |
El tipo |
|
Tanque de agua con bobina (concha y tubo) |
| Diámetro del tubo |
pulgadas |
2 " por segundo |
2 " por segundo |
2.5" |
2.5" |
3" de largo |
3" de largo |
3" de largo |
| Agentes de refrigeración |
El tipo |
|
R22: No se puede utilizar. |
| |
Cantidad |
En kg |
5 |
7.5 |
11 |
11 |
12 |
18 |
18 |
| Condensador de agua |
El tipo |
|
|
|
|
|
|
|
|
| Diámetro del tubo |
pulgadas |
2 " por segundo |
2 " por segundo |
2.5" |
2.5" |
3" de largo |
3" de largo |
3" de largo |
| Flujo de agua de refrigeración |
el volumen de agua |
5.03 |
7.1 |
8.84 |
10.06 |
13.6 |
17.75 |
21.9 |
| Condensador de aire |
El tipo |
|
Tubo de cobre con aletas+ ventilador externo rotativo de bajo ruido |
| Potencia del ventilador |
No |
550x2 |
750x2 |
550x3 |
750x3 |
800x3 |
800x3 |
800x4 |
| Capacidad del depósito de agua |
Un litro |
110 |
200 |
350 |
350 |
420 |
420 |
420 |
| Pumpas |
El poder |
KW |
0.75 |
1.5 |
1.5 |
2.2 |
2.2 |
4 |
4 |
| HP |
1 |
2 |
2 |
3 |
3 |
5 |
5 |
| Distancia |
- ¿ Qué? |
13 |
15 |
15 |
16 |
16 |
16 |
16 |
| Tasa de flujo |
L/min |
200 |
360 |
360 |
650 |
650 |
700 |
700 |
| Protección segura |
|
Protección contra altas y bajas presiones, protección contra sobrecarga, protección contra sobre temperatura, protección de la secuencia de fases, etc. |
| Dimensiones (L*W*H) |
Refrigerado con agua |
En el caso de los |
1270*650*1413 |
1270*650*1413 |
1880*880*1650 |
1880*880*1650 |
1880*880*1650 |
2150*1080*1950 |
2150*1080*1950 |
| Refrigerado por aire |
En el caso de los |
1550*830* 1543 |
1850*1000* 1640 |
2150*1000* 1820 |
2400*1150*1740 |
2600*1150* 1940 |
2150*2000* 1820 |
2400*2250*1840 |
Nota: 1.La capacidad de enfriamiento se calcula sobre la base de: temperatura del fluido refrigerado de entrada/salida:12°C/7°C, temperatura del agua de refrigeración de entrada/salida:30°C/35°C.
2Condición de trabajo: temperatura del fluido refrigerado: de 5°C a 35°C. Diferencia de temperatura entre el fluido refrigerado de entrada y salida: de 3°C a 8°C.
Temperatura del agua de refrigeración: de 18°C a 37°C,Agua de refrigeración de entrada/salida Diferencia de temperatura: de 3,5°C a 10°C.
Nos reservamos el derecho de modificar la información anterior sin previo aviso.
Fundamento e instalaciónde laslos enfriadores centrales de agua refrigerados por agua,
Selección del entorno de instalación,
1) Por favor, seleccione un suelo firme y sólido que pueda apoyar plenamente la máquina cuando se ejecuta.
2) La máquina debe instalarse en un lugar sin exposición al viento, a la lluvia, a la luz solar o a cualquier fuente de calor.
3) La temperatura ambiente es de 0°Chasta 40°CLa humedad relativa (RH) está dentro del 75%.
4) El entorno de instalación debe estar bien ventilado y con menos polvo.
Para la limpieza del condensador, reserve un espacio de 0,8 L en el lado izquierdo o derecho de la máquina.
Base de la fundación
1) El fundamento de la base de hormigón, según el peso de operación de las máquinas, se colocará sobre barras de acero, de diámetro superior a 9,5 mm,y se agrupan en la capa superior e inferior de la base, espaciados unos 100 mm.
5) Al hacer el suelo de hormigón para ser el cimiento. es necesario a la superficie áspera. Limpiar el suelo antes de la instalación.
6) La base de hormigón debe ser rígida; la proporción de mezcla de hormigón es
1:2:4.Poner los tornillos de anclaje requeridos en la base, de acuerdo con la solicitud.
7) Coloque la máquina en la base cuando esté completamente seca y rígida.
Tiene que ser un pozo de drenaje trabaja alrededor de la base para evitar que el agua quede.
Color de la máquina--- azul o gris blanco y negro, u otros;
Marca de la máquina--- marca de fábrica, marca OEM o sin marca;
¡Hacemos OEM!
¡Hacemos B2B, B2C!
